PS 3000 HV

PS 3000 HV

Strömförsörjningen PS 3000 HV är en kompletterande nätdel som utvecklats särskilt för slutsteget A 3000 HV och den integrerade förstärkaren PA 3100 HV. Båda levererar mer än 500 Watt till 4 Ohm och på en så hög nivå av ljudkvalitet och prestanda att enbart ökad uteffekt och spänning inte innebär någon påtaglig ljudförbättring. Vår forskning och utveckling inom högpresterande förstärkare — inklusive modellerna M10 och S10 — och den HV-designfilosofi som växte fram ur detta arbete, har klart och entydigt visat att stabiliteten i spänning och ström från nätdelen är avgörande för ljudkvaliteten hos förstärkare. Detta har lett till att vi utvecklat en kompletterande extern strömförsörjning.

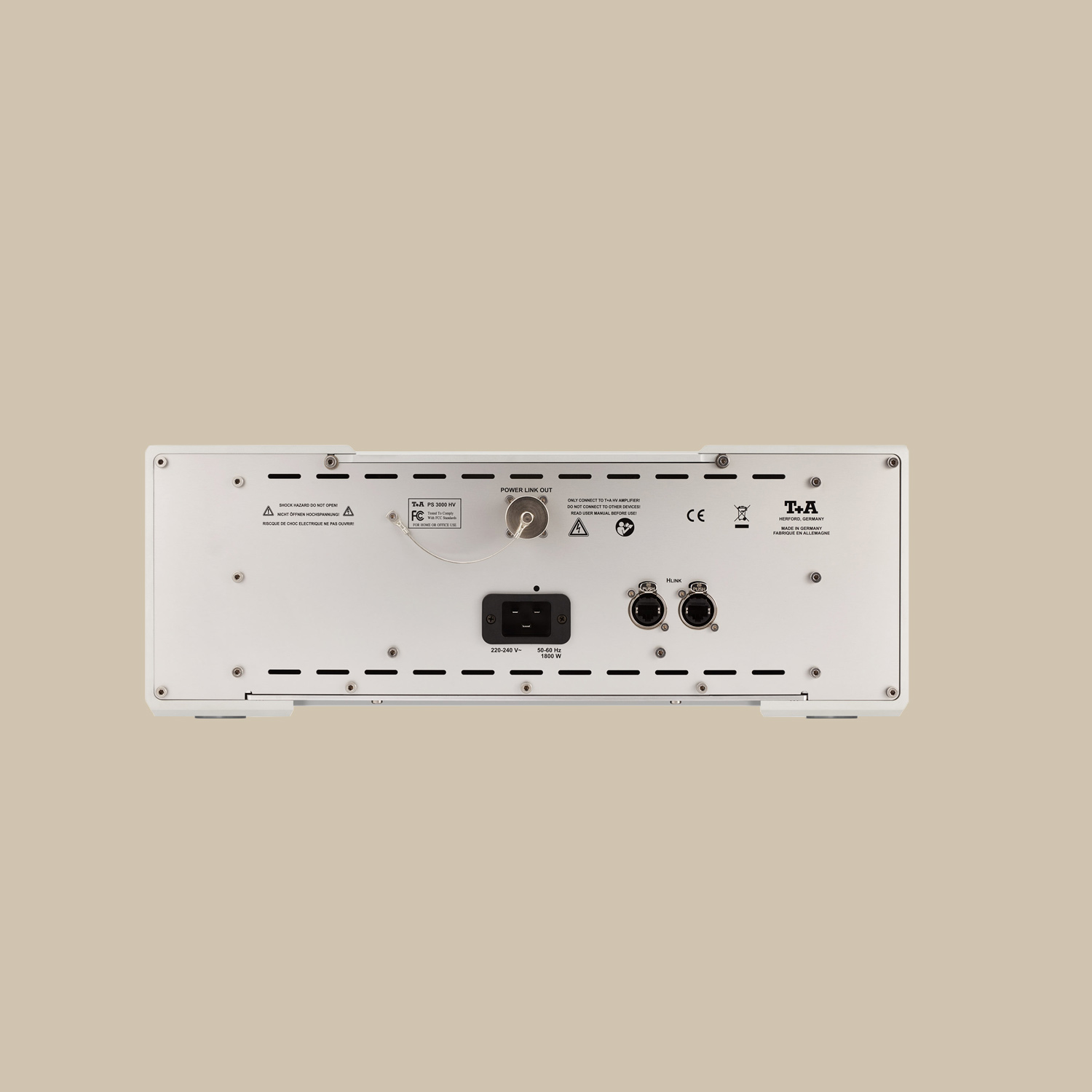

Principen är genialisk och fungerar så här - Om PS 3000 HV ansluts till A 3000 HV eller PA 3100 HV med den speciella PowerLink med M 23 höghamströmskontakter, används den interna strömförsörjningen i A 3000 HV eller PA 3100 HV för att förse ingångssteg och höghöjdspänningförstärkare med energi; mycket mindre ström krävs för denna del av systemet, och som direkt resultat skapas mindre störningar i själva A 3000 HV eller PA 3100 HV. Den externa PS 3000 HV förser utgångsstegen med energi, dvs. den levererar de höga strömmar utgångsstegen kräver. Med en uteffekt på 1200 VA är PS 3000 HV betydligt kraftigare än nätdelen i A 3000 HV eller PA 3100 HV och har även dubbelt så stor reservoarkapacitet. Resultatet är betydligt förbättrad förmåga att leverera ström och förbättrad stabilitet för hela systemet.

Transformatorn
Den stora fördelen med denna lösning gällande ljudkvalitet är att A 3000 HV isoleras effektivt från belastningsströmmar och störningar från nätspänningen som kan ha negativ inverkan på ljudet. PS 3000 HV styrs helt av A 3000 HV/PA 3100 HV via HLink-bussen och PowerLink-anslutningen. För varje A 3000 HV krävs en PS 3000 HV om du vill förbättra strömförsörjningen.

Hjärtat i PS 3000 HV är en 1200 VA-transformator som noggrant kapslats och gjutits in i en aluminiumring. Isoleringsmaterialet omsluter och sammanbinder lindningarna, vilket eliminerar risken för mekaniska rörelser i lindningstrådarna! Den inkapslade transformatorn är effektivt skärmad och skruvas fast på den 10 mm tjocka bottenplattan med dubbelriktade resonansdämpare som mekanisk avkoppling.

Mjukstartfunktion

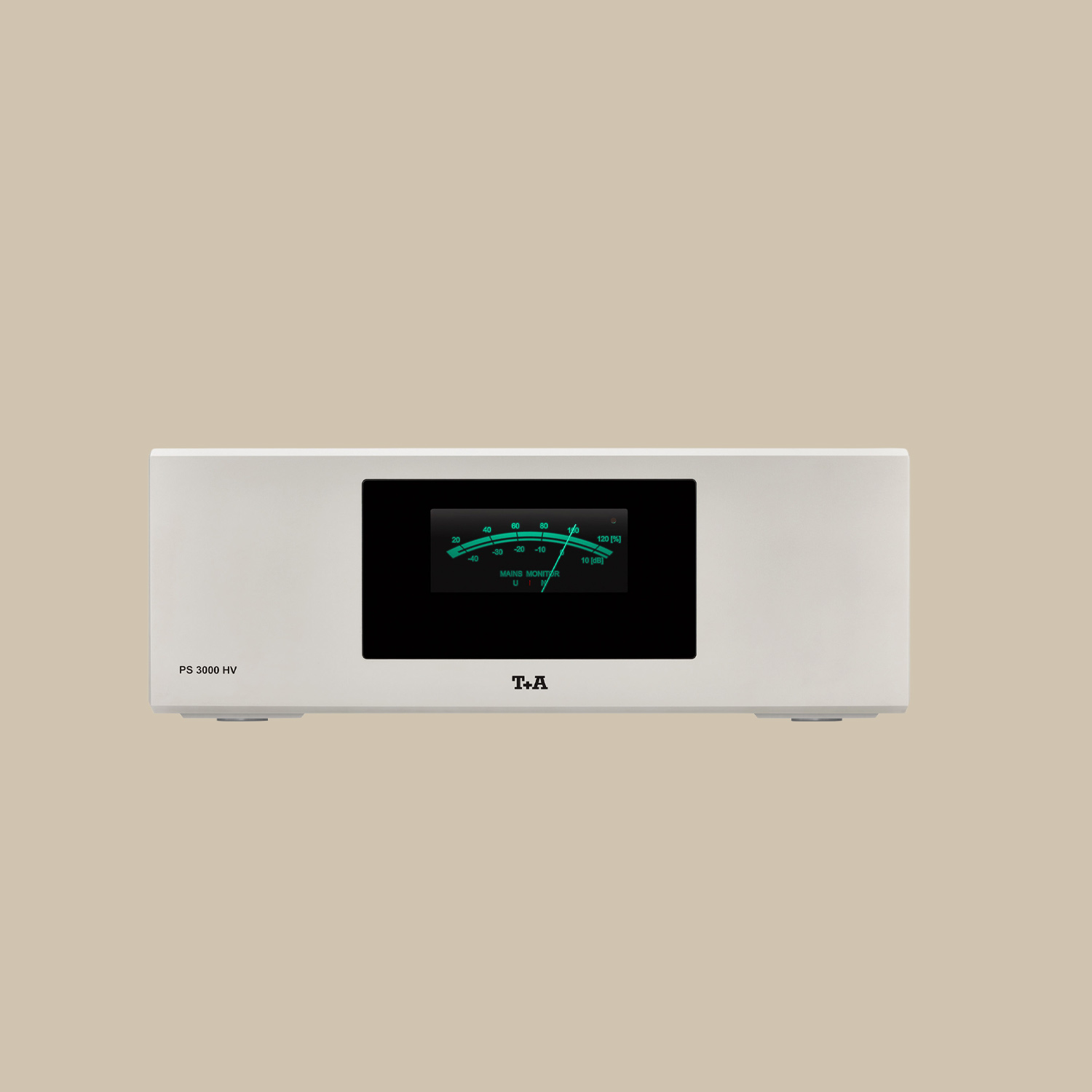

Detta sofistikerade arrangemang används i alla HV-seriemaskiner och förhindrar effektivt transformatorbrum trots den enorma effekten. Transformatorns stora kapacitet kräver motsvarande reservoarförmåga: 24 högpresterande 100 V-kondensatorer med låg induktans ger 240 000 μF reservoarkapacitet. Intern resistans och induktans minskas ytterligare tack vare parallellkoppling, vilket innebär att nätdelen kan leverera enorma mängder energi upp till 1200 Joule nästan utan tidsfördröjning, även vid mycket snabba toppsignaler. För att undvika att säkringarna i huset löser ut direkt när systemet sätts på är alla HV-enheter utrustade med mjukstartsfunktion: kontrollprocessorn begränsar den initiala strömmen och tillåter maskinen att gradvis starta upp! Den stora VU-mätaren kan konfigureras för att visa olika information, såsom matningsspänning eller levererad ström.
