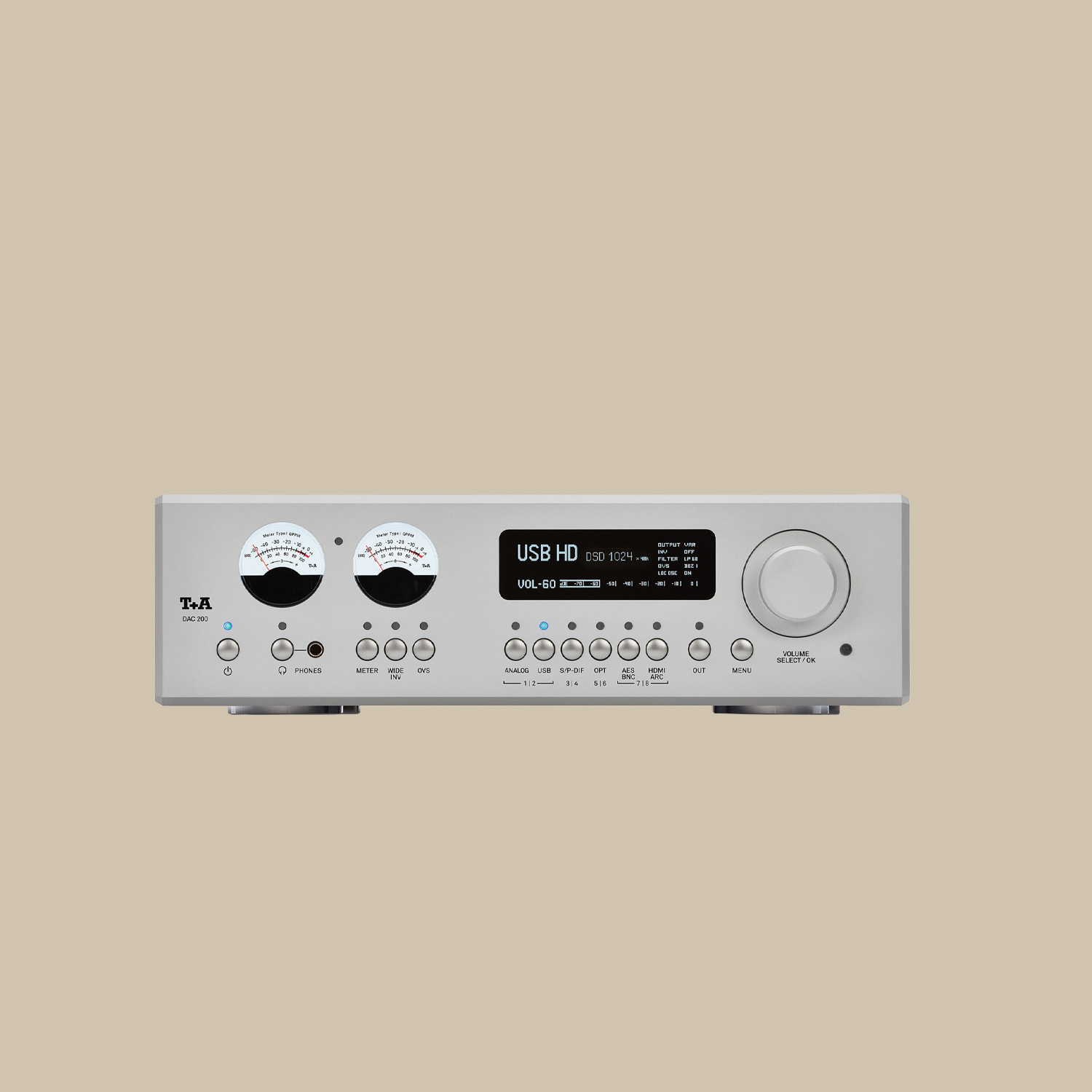

DAC 200 – D/A-omvandlare
DAC 200 är den senaste medlemmen i en utökad familj av high-end-omvandlare och försteg. Varje aspekt av dess konstruktion symboliserar vårt kompromisslösa engagemang för vetenskap och musik. Funktioner som möjligheten att hantera DSD 1024-filer och full galvanisk separation är bara två höjdpunkter som visar DAC 200:s potential på ett imponerande sätt. DAC 200 är utformad för att konvertera ett stort antal digitala format till naturligt klingande analoga signaler och vidarebefordra dessa via den inbyggda hörlursutgången eller analoga utgångar.

De-Jitter Masterclock
Vår tro på helt ren musik krävde en enorm insats för att eliminera även de minsta störningsmomenten. T+A De-Jitter Masterclock utvecklades med målet att befria alla T+A DAC:ar från sådana störningssignaler, särskilt de som uppstår vid användning av datorer. Denna typ av störning – så kallad jitter – orsakas av små tidsfel som påverkar ljudupplevelsen negativt om de inte tas bort före omvandlingen till analoga signaler. \nDe-Jitter Masterclock utvecklades i Herford som ett konsekvent audiofilt svar på jitter: Genom en flerstegsprocess undersöks inkommande signaler och även de största jitterartefakterna elimineras. I första steget levererar den inkommande signalen en grov klockpuls som noggrant analyseras av mikroprocessorer: signalen kopplas därefter till Masterclock – dock endast om dess frekvens och stabilitet uppfyller strikta minimikrav. Om dessa inte uppfylls rensas signalen genom ytterligare ett PLL-steg i en speciellt utvecklad andra jitterbug; denna process minskar återstående jitter med en faktor 4. \nSignaler som uppfyller renhetskraven kopplas helt bort från den inkommande jittern genom switch till Masterclock. Inkommande signaler bearbetas därefter av precisionsoscillatorer med bästa möjliga femto-klocknoggrannhet. Varje oscillator är reserverad för en särskild klockfamilj; Masterclock hanterar både ojämna 44,1 kHz till 705,6 kHz som jämna 48 kHz till 768 kHz klockor.

Path Separation Technology
Vi tror på att återge musik i dess renaste form. Därför lägger vi stor möda redan i utvecklingsstadiet på att eliminera även de minsta störningsfaktorer. Samlad hantering av PCM- och DSD-filer i en och samma omvandlare är en sådan källa till störningar: till synes oviktig men i praktiken avgörande för ljudet. Vår strävan att eliminera denna påverkan resulterade i den unika T+A Path Separation Technology: både PCM och DSD har egna omvandlare skräddarsydda för respektive format. Dessa omvandlare utesluter negativa ljudpåverkan och maximerar potentialen för varje format. PCM-signaler används i vår fyrdubbelkonverter och DSD-filer bearbetas av T+A True 1-bit konverterare, som är unik i världen.

Omvandlare och filter
T+A True 1-bit konverteraren är unik och innebär ett paradigmskifte: konventionella omvandlare bearbetar DSD-signaler genom att konvertera dem till PCM, vilket vi anser är fel väg. Därför utvecklade vi vår True 1-bit konverterare som bearbetar DSD-filer i dess ursprungliga form och återger dem i sin rena form som genuin 1-bit-ström.

Vår PCM Quadruple Converter har en dubbelsymmetrisk kretskonstruktion med åtta 32-bitars Burr-Brown-konverterare, vilket leder till överlägsen kompensation för icke-linjäriteter i ljudet och ytterligare minskad bakgrundsbrus med 6 dB. Det ger fantastisk dynamik och linearitet tillsammans med stor frihet från distortion. Trots vår tro på oförfalskad musikåtergivning kan Bezier-filtren – ytterligare en egenutveckling – användas av lyssnaren för att finjustera ljudet efter egna preferenser. Tillämpningen av polynom ger perfekt timing för varje av de sex tillgängliga filtren, där två är NOS-steg.

Galvanisk separation — DASS
Den analoga ljudkvaliteten avgörs i hög grad av en konsekvent separation mellan den digitala och analoga delen. Detta system — Digital Analogue Separation System (DASS) — använder ultrasnabba digitala isolatorer från Silicon Labs för att åstadkomma galvanisk separation mellan de analoga och digitala sektionerna. Den galvaniska separationen genomlöper hela signalvägen, även nätdelar för respektive signalväg är helt separerade galvaniskt.

Ingångar, försteg & utgångar

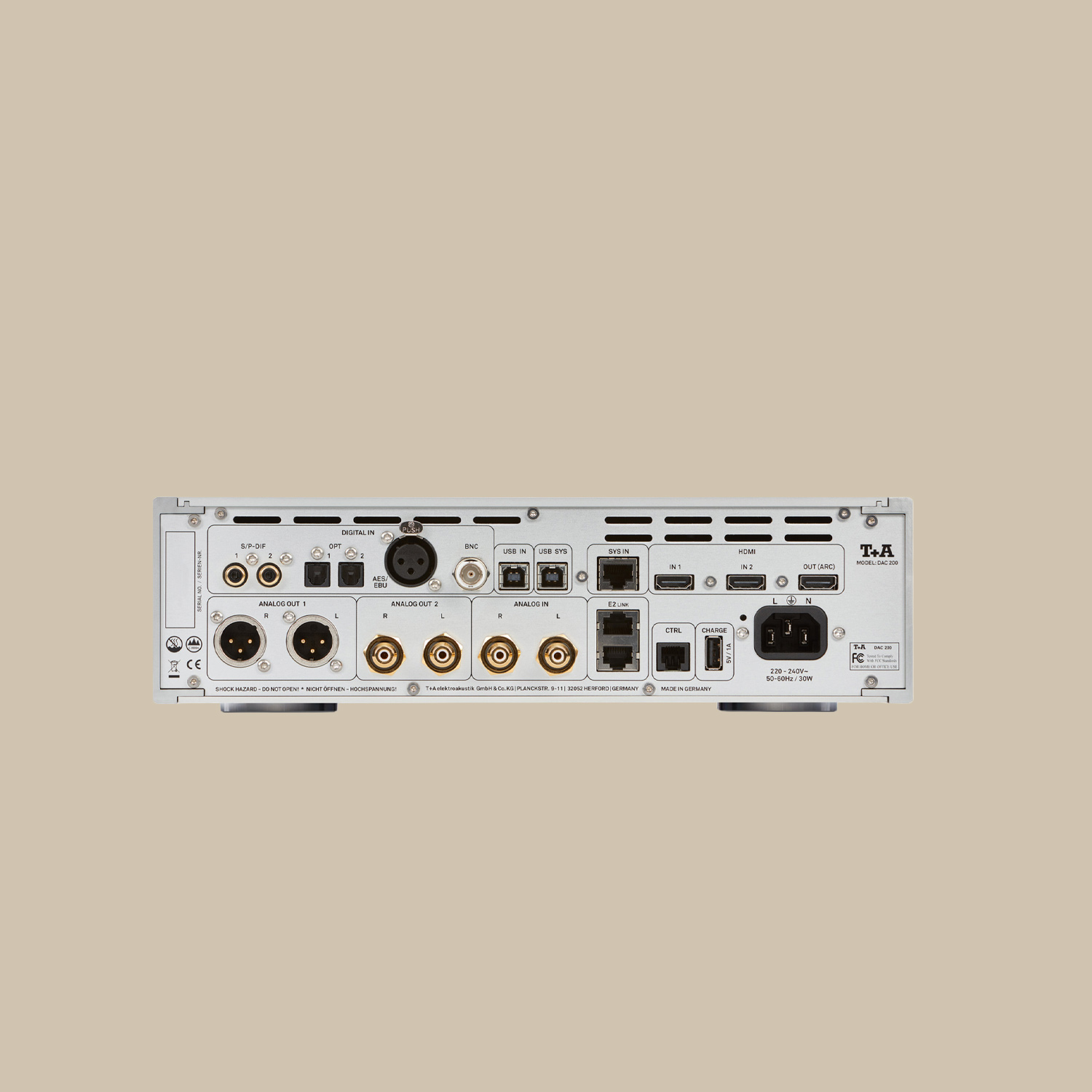

Inga begränsningar – så resonerade vi kring DAC 200:s anslutningar: Ingångarna är såväl universella som av högsta kvalitet: USB-B baseras på den nya högupplösta Thesycon-kretsen och hanterar signaler upp till DSD 1024. AES/EBU och BNC finns, liksom SPDIF både optiskt och koaxialt. T+A SYS Link kompletterar hög-hastighetsanslutningen inom Series 200 via SYS IN. En analog ingång är standard, men två HDMI stereoingångar finns som tillval.

Som specialiserad försteg har DAC 200 en diskret klass A-förstegdel samt dubbla mono “State of the Art”-utgångssteg, och erbjuder flera utgångsalternativ för olika behov. Balanserade XLR och obalanserade RCA-utgångar överför analoga signaler ut, hörlurar kopplas via balanserad 4.4 mm Pentaconn-utgång från en särskild högprestanda-hörlursförstärkare. Till skillnad från konventionella chip-lösningar är denna helt diskret och särskilt framtagen för hörlurar. HDMI-utgång med ARC finns till valbart HDMI-kort.
